*带主动功率因数校正，功率因数≥0.98
*高转换效率，高达94%
*充电电流纹波极小
*极小漏电流，＜0.5mA/220VAC
*快速起动充电，起动时间＜3s
*支持485通信，选配CAN通信
*支持宽电压范围充电，一机充电满足不同电池组电压

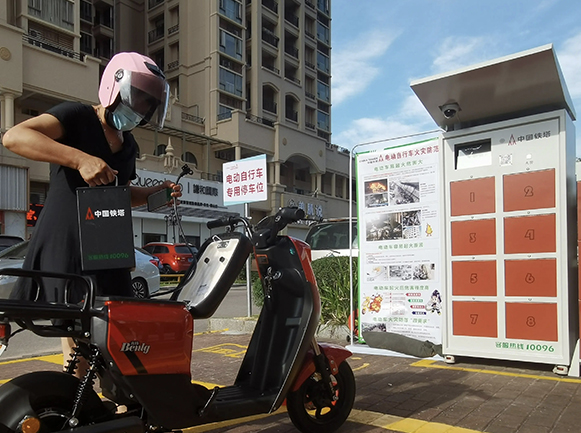

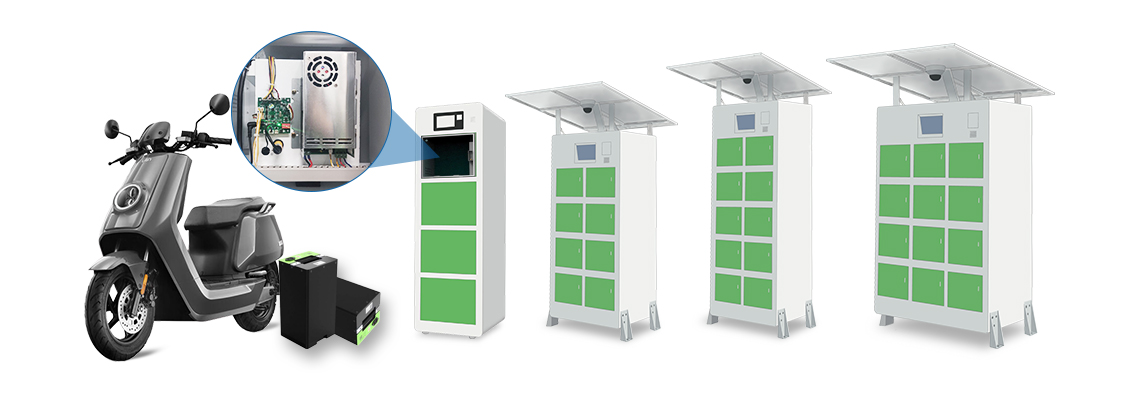

充电模块电源广泛应用于两轮和三轮车换电柜及充电柜，同时也应用于低压充电特种设备及AGV、无人机、运输车、搬运车、装载车等电池充电机设备。AC输入全电压范围90-264V，同时输出支持宽电压48V/60V/72V锂电池组充电；支持RS485通讯，带PFC，高充电转换效率，输出文波极小，过耐压及浪涌测试标准，通过高标准测试要求CE、ROSH及3C认证，产品满足高性能、高可靠性要求。
*带主动功率因数校正，功率因数≥0.98
*高转换效率，高达94%
*充电电流纹波极小
*极小漏电流，＜0.5mA/220VAC
*快速起动充电，起动时间＜3s
*支持485通信，选配CAN通信
*支持宽电压范围充电，一机充电满足不同电池组电压

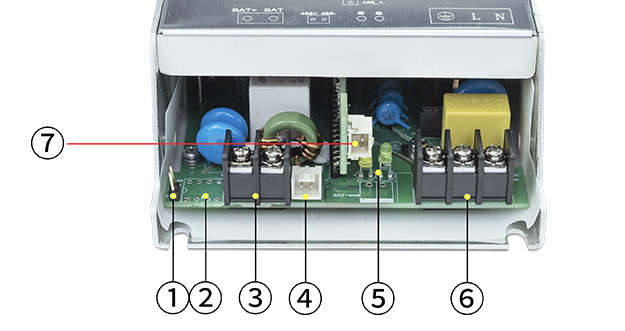

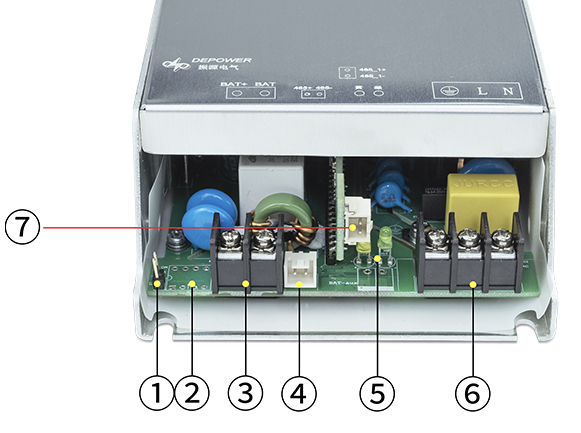

| 序号 | 名称 | 端子型号 | 客户端型号 | 备注 |
| ① | 通讯协议跳帽 | / | / |
1. 跳帽短接时插针时是乐天堂fun88通信协议，无跳帽短接时是客户的 通信协议; 2. 当跳帽短接插针时，地址为 0000 时，充电器为乐天堂fun88源独立 充电器模式，此地址仅在测试时使用; 3. 当跳帽短接插针时，地址非 0000 时，充电器为乐天堂fun88换电柜 充电器模式; 4. 无跳帽短接时，客户协议的地址可从 0000 开始。 |
| ② | 地址设置拨码开关 | / | / |
1. 1 到 4 为地址位，4 为高位; 2. 拨码拨到 ON 方向为 0，反之为 1; |
| ③ | DC 输出接口 | DBT10-7. 62-2P-GN | SV2-3 | BAT+为正极，BAT-为负极 |
| ④ | 485通讯接口1 | XHB-2AW | XHB-2Y | XHB座子，1脚为485+，2脚为485- |
| ⑤ | 状态指示灯 | / | / | 状态指示灯 |
| ⑥ | AC输入接口 | WJ25C-3P-1YY-00A | SV2-3 |
M3接线端子， 接地线，L接火线，N接零线
|
| ⑦ | 485通讯接口2 | XHB-2AW | XHB-2Y | XHB座子，1脚为485+，2脚为485-（485通讯接口1与接口2位并联关系） |
