10-20KW壁挂式大功率充电机WMC系列
10-20KW壁挂式大功率充电机WMC系列
10-20KW壁挂式大功率充电机WMC系列
10-20KW壁挂式大功率充电机WMC系列
10-20KW壁挂式大功率充电机WMC系列
10-20KW壁挂式大功率充电机WMC系列

10-20KW壁挂式大功率充电机WMC系列

产品规格:
额定输出电流:
电池类型:
交流插头:
分享至:
email sharing button
wechat sharing button
weibo sharing button
qzone sharing button
10-20KW壁挂式大功率充电机WMC系列
10-20KW壁挂式大功率充电机WMC系列
10-20KW壁挂式大功率充电机WMC系列
10-20KW壁挂式大功率充电机WMC系列
10-20KW壁挂式大功率充电机WMC系列
10-20KW壁挂式大功率充电机WMC系列

01介绍

本产品能够通过CAN/RS485与电池通信,实时读取电池状态信息和充电需求,并根据电池状态和充电需求调整输出电压和输出电流,使系统以最适合的电流给电池充电。

本产品采用液晶动态显示充电信息、电池信息、控制参数等。用户可通过按键查阅各项参数,并可根据需要修改充电机参数以适应不同的系统要求。

充电机内部具有全面的电子故障自测功能和强大的电子保护功能,可最大程度避免由于安装错误和系统故障而导致产品器件的损坏。

该系列适用于锂电池充电应用,如电动叉车、电动清扫车、AGV牵引车、AGV搬运车、电动汽艇、电动船舶、工业无人机、电动观光车等运输与工业电动设备上

02特点

用新型高效三相APFC电路拓扑结构,功率因数大于0.99,高频开关电源采用全桥移相软开关技术,先进的数字化均流技术,有效提高了均流精度和抗干扰性,傻瓜式操作,实时显示已充电量、充电电压、充电电流等信息及运行状态,可预留RS484/CAN组网通讯接口。



03规格

项目

产品型号

WMC80100

WMC80200

输入特性

工作电压

265Vac520Vac三相

频率

45Hz~60Hz

额定输入电流

≤20A

≤40A

 接线方式

L1、L2L3PE

功率因数

≥0.99(100% Load)

输出特性

输出电压范围

30~100V DC

最大输出电流

100A

200A

输出功率

10KW (323Vac~520Vac)

20KW (323Vac~520Vac)

稳压精度

≤±0.5Vo

≤±0.5Vo

纹波和噪声

≤1%

保护功能

输出过

110%关闭输出(可自动恢复),120%停止充电(需重启)

输出过压

输出电压>设置电压+3V停止充电

低输入电压降额

323Vac~520Vac(满载),323Vac~260Vac(线性降至半载)

环境

工作温度

20℃ ~ +60℃(>50℃降额)

工作湿度

20%~90% (无冷凝)

存储温度、湿度

–25℃~+75℃,10~90% RH

海拔高度

≤2000m

系统

效率

95%

通讯方式

RS485/CAN

尺寸

700mm×562mm×129mm

净重

24kg

32kg

颜色

黄、白色可选

指示灯状态

待机

绿灯闪

充电

绿灯常亮

故障

红灯常亮

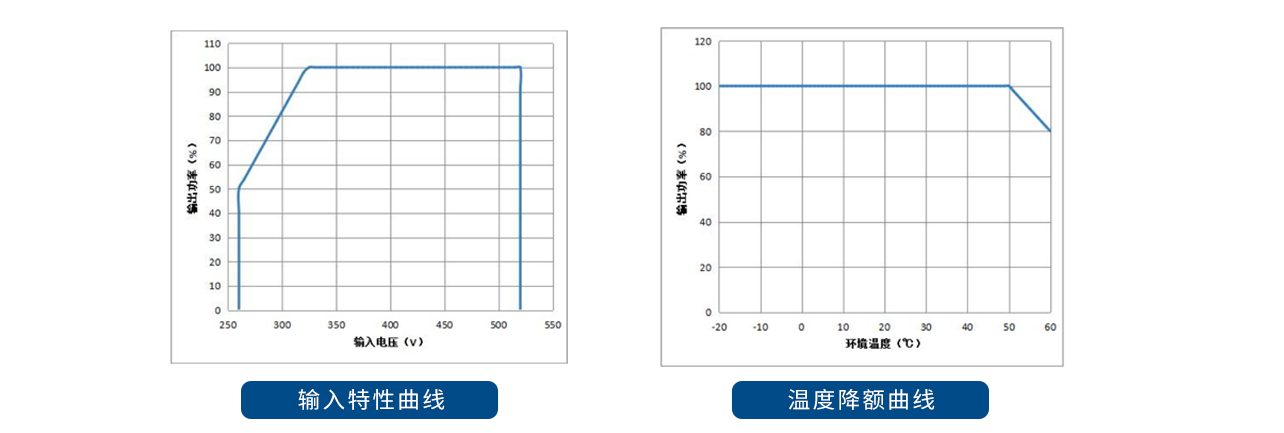

04充电曲线

05接线说明

信号名称

端子型号

引脚编号

引脚说明

AC输入(三相)


E6012
管型接线端子

L1

绿

L2

L3

黄绿

PE

DC输出

SIN-320A
(叉车充电插头)

BAT+

BAT+

BAT-

BAT-

CAN/RS458(通讯)

CAN_L

CAN_L或485_B

CAN_H

CAN_H或485_A

12V(辅助电源)

12+

12V+或空

12-

12V-或空

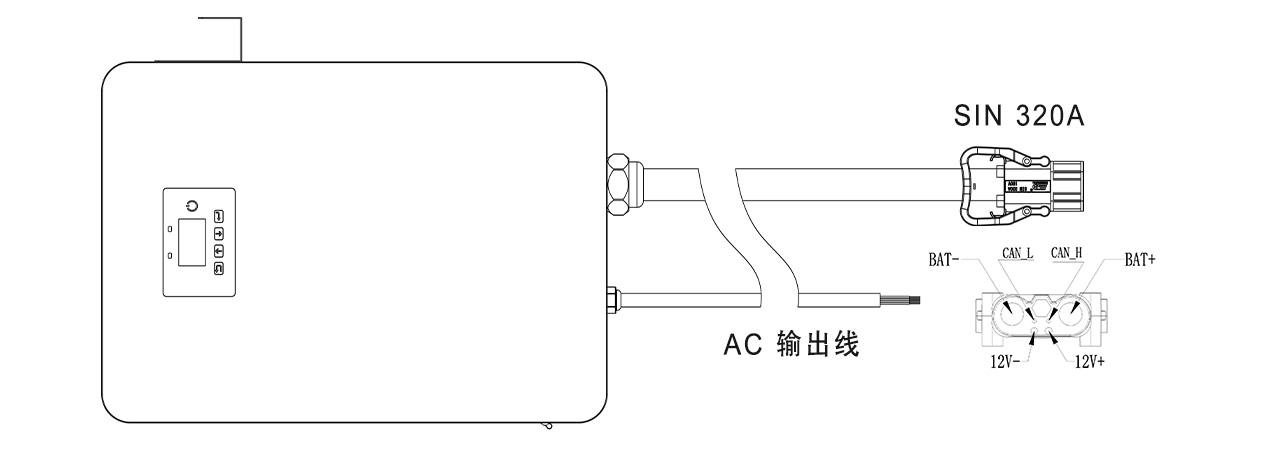

06机器尺寸

On Board Battery charger Size

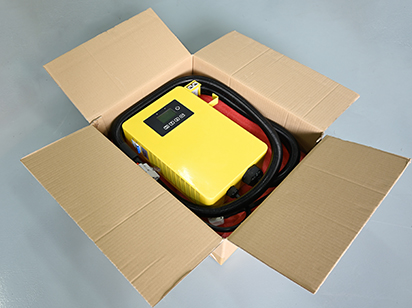

07产品包装和运输
