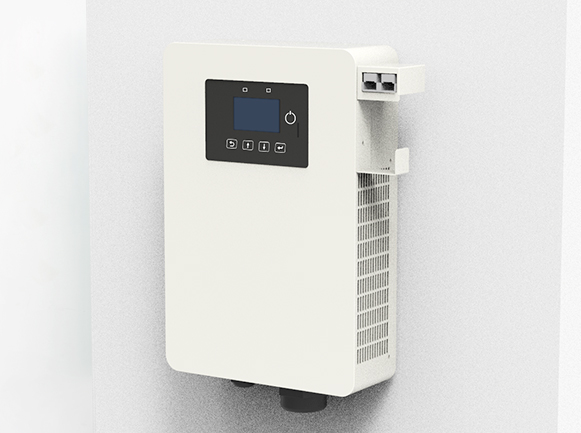

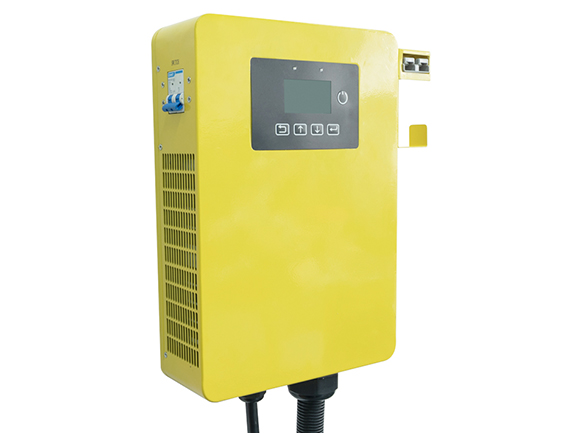

3-9KW壁挂式大功率充电机WMC系列
3-9KW壁挂式大功率充电机WMC系列
3-9KW壁挂式大功率充电机WMC系列
3-9KW壁挂式大功率充电机WMC系列
3-9KW壁挂式大功率充电机WMC系列
3-9KW壁挂式大功率充电机WMC系列

3-9KW壁挂式大功率充电机WMC系列

产品规格:
额定输出电流:
电池类型:
交流插头:
分享至:
email sharing button
wechat sharing button
weibo sharing button
qzone sharing button
3-9KW壁挂式大功率充电机WMC系列
3-9KW壁挂式大功率充电机WMC系列
3-9KW壁挂式大功率充电机WMC系列
3-9KW壁挂式大功率充电机WMC系列
3-9KW壁挂式大功率充电机WMC系列
3-9KW壁挂式大功率充电机WMC系列

01介绍

本产品能够通过CAN/RS485与电池通信,实时读取电池状态信息和充电需求,并根据电池状态和充电需求调整输出电压和输出电流,使系统以最适合的电流给电池充电。

本产品采用液晶动态显示充电信息、电池信息、控制参数等。用户可通过按键查阅各项参数,并可根据需要修改充电机参数以适应不同的系统要求。

充电机内部具有全面的电子故障自测功能和强大的电子保护功能,可最大程度避免由于安装错误和系统故障而导致产品器件的损坏。

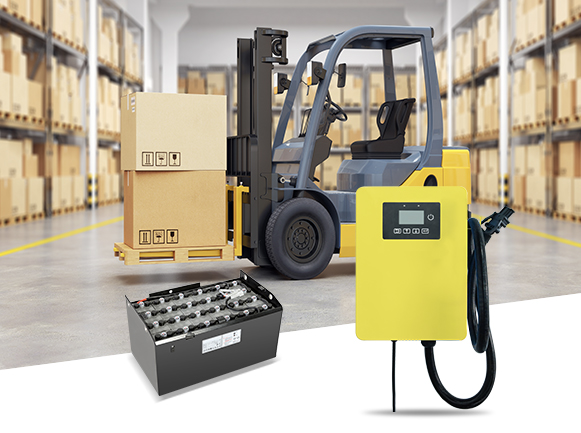

该系列适用于锂电池充电应用,如电动叉车、电动清扫车、AGV牵引车、AGV搬运车、电动汽艇、电动船舶、工业无人机、电动观光车等运输与工业电动设备上

02特点

用新型高效三相APFC电路拓扑结构,功率因数大于0.99,高频开关电源采用全桥移相软开关技术,先进的数字化均流技术,有效提高了均流精度和抗干扰性,傻瓜式操作,实时显示已充电量、充电电压、充电电流等信息及运行状态,可预留RS484/CAN组网通讯接口。



03规格

项目

产品型号

WMC24100

WMC24200

WMC48100

WMC7280

WMC48150

输入特性

工作电压

90264VAC

90264VAC三相

频率

47Hz~60Hz

额定输入电流

≤16A

≤32A

≤16A

接线方式

L、N、PE

L、N、PE

L1、L2、L3、N、PE

功率因数

≥0.99@220Vac 50-100% Load

输出特性

输出电压范围

16~30VDC

3260VDC

4890VDC

3260VDC

最大输出电流

100A

200A

100A

80A

150A

最大输出功率

3200W

(190Vac~264Vac)

6400W

(190Vac~264Vac)

6000W

(190Vac~264Vac)

6400W

(190Vac~264Vac)

9000W

(190Vac~264Vac

稳压精度

≤±1.2%Vo

≤±1.2%Vo

≤±0.5%Vo

≤±1.2%Vo

纹波和噪声

≤±2%Vo @ 25℃输出满载(测试纹波和噪声时带宽设置≤20MHz)

保护功能

输出过

110%关闭输出(可自动恢复),120%停止充电(需重启)

输出过压

输出电压>设置电压+3V停止充电

输入过压

270±2Vac 输出关闭,265±2Vac输出恢复

输入

85±2Vac 关闭输出,90±2Vac输出恢复

低输入电压降额

90Vac~180Vac 输出限流最大电流的50%,

输入电压> 185Vac 恢复满功率输出。

环境

工作温度

20℃ ~ +55℃(>40℃降额)

工作湿度

20%~90% (无冷凝)

存储温度、湿度

–25℃~+75℃,10~90% RH

海拔高度

≤2000m

系统

效率

≥91.5%@220Vac 50-100%

Load(最高超过 93%)

≥92.5%@220Vac 50-100%

Load (最高超过 94%)

通讯方式

RS485/CAN

尺寸

415mm×337mm×112mm

500mm×337mm×112mm

净重

12.4kg

14.5kg

17.0kg

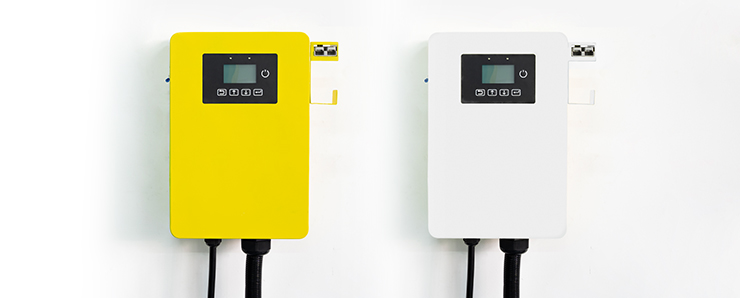

颜色

黄、白色可选

指示灯状态

待机

绿灯闪

充电

绿灯常亮

故障

红灯常亮

04充电曲线

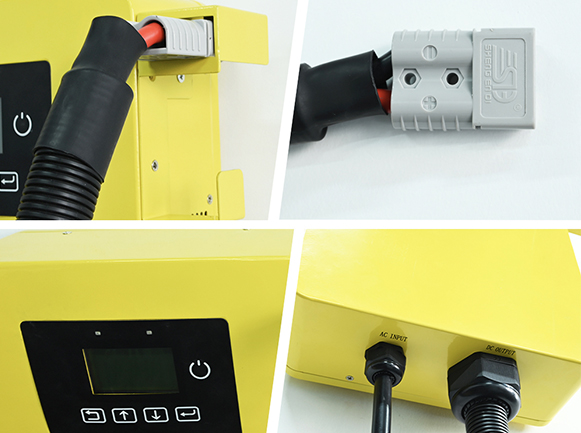

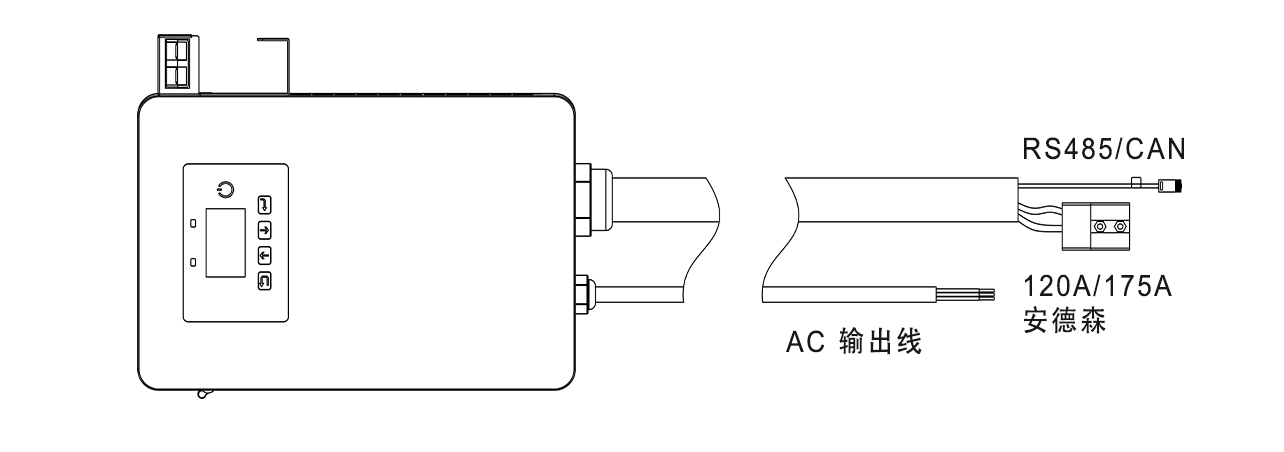

05接线说明

信号名称

端子型号

引脚编号

引脚说明

AC输入

可选插头

L1

绿

L2

/

L/L3

/

N

黄绿

PE

电池

120A/175A安德森

BAT+

BAT-

CAN

RJ45

1、2、3、6、8

NC

4

CANH

5

CANL

7

GND

RS485

RJ45

1

485-B

2

485-A

3

GND

4、5、6、7、8

NC

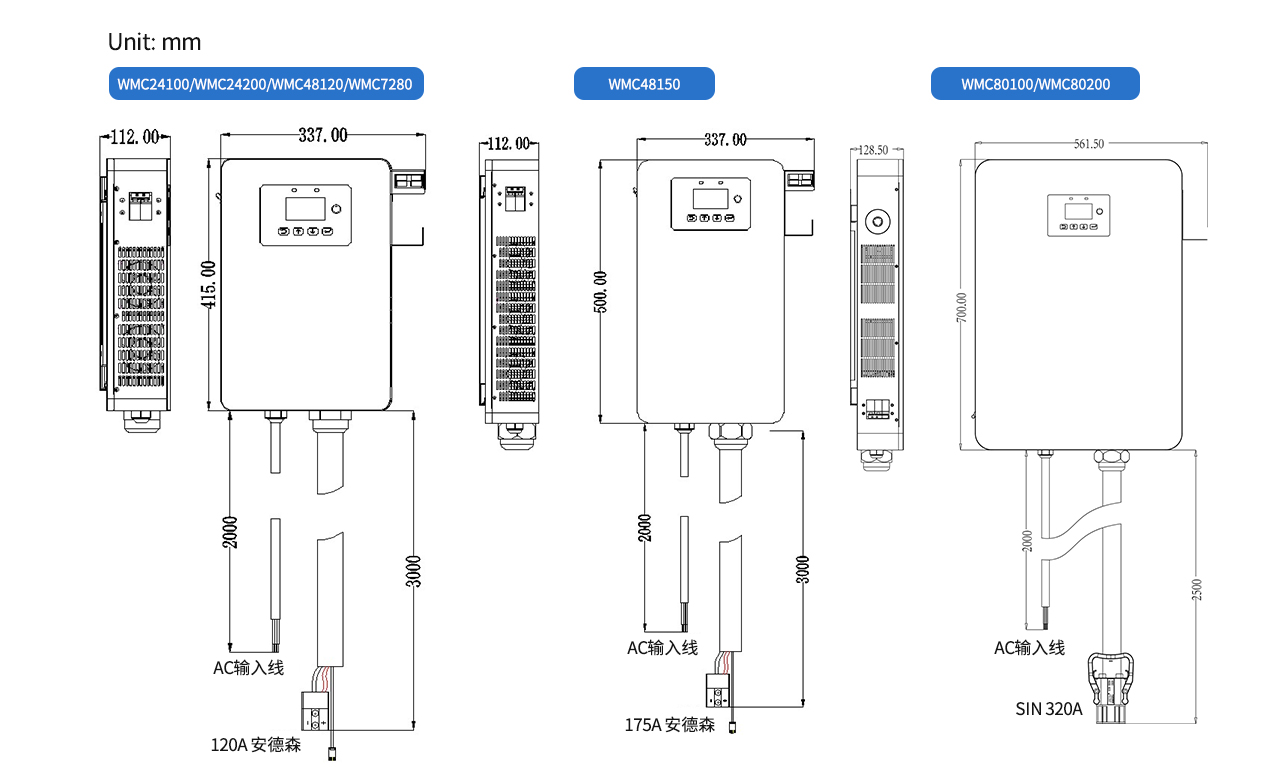

06机器尺寸

On Board Battery charger Size

07产品包装和运输
